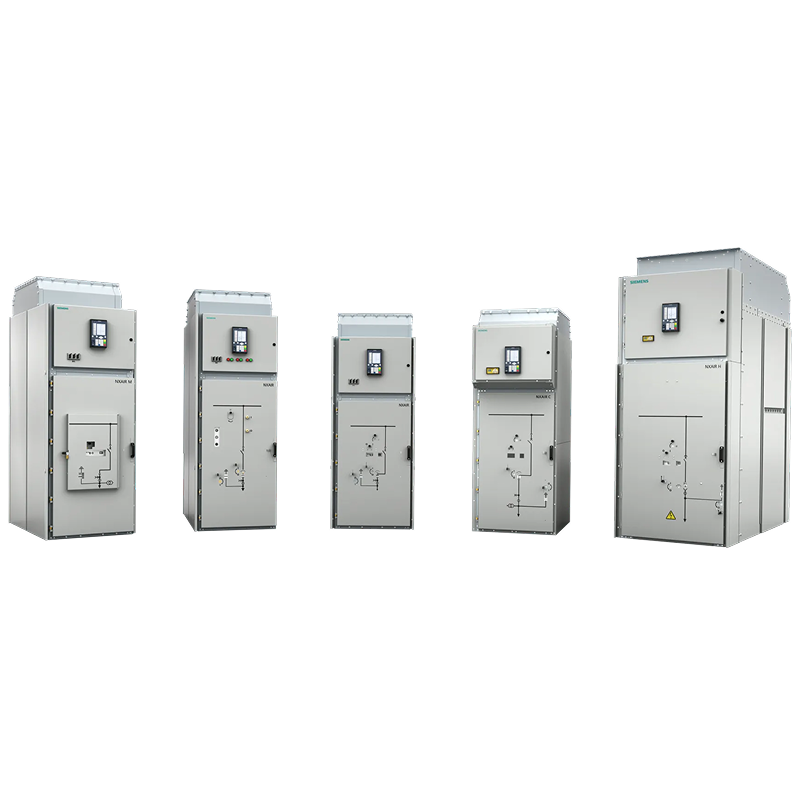

Nxair
O ar como elemento de isolação tem servido como a base de uma tecnologia confiável de suprimento de energia há mais de 100 anos. Os conjuntos de manobra de média tensão isolados a ar NXAIR são o resultado de muitos anos de experiência. A família NXAIR lançada em 1998, é continuamente aprimorada e individualmente adaptada para atender aos requisitos dos diferentes segmentos industriais.
- 30
Detalhes Técnicos
| Características elétricas até 40kA | |
|---|---|
| Tensão Nominal | 7,2kV; 12kV; 15kV; 17,5kV; 24kV; 36kV |
| Frequência Nominal | 50/60Hz; 50/60Hz; 50/60Hz; 50/60Hz; 50/60Hz; 50/60Hz. |
| Tensão suportável nominal a frequência industrial | 7,2kV; 12kV; 15kV; 17,5kV; 24kV; 36kV |
| Tensão suportável nominal de impulso atmosférico | 60kV; 75kV; 95kV; 95kV; 125kV; 170kV |
| Corrente nominal de curta duração admissível | 40kV; 40kV; 40kV; 40kV; 25kV; 31,5kV |
| Corrente nominal admissível de crista 50/60Hz | 100/104kA; 100/104kA; 100/104kA; 100/104kA; 63kA; 78,75/82kA |
| Corrente de interrupção de curto circuito | 40kV; 40kV; 40kV; 40kV; 25kV; 31,5kV |
| Corrente de estabelecimento | 100/104kA; 100/104kA; 100/104kA; 100/104kA; 63kA; 78,75/82kA |
| Corrente permanente nominal do barramento principal | até 4000A; até 4000A; até 4000A; até 4000A; até 2500A; até 2900A |
| Corrente permanente nominal dos alimentadores | até 4000A; até 4000A; até 4000A; até 4000A; até 2500A; até 2900A |
| Características elétricas até 50kA | |
| Tensão Nominal | 7,2kV; 12kV; 15kV; 17,5kV |
| Frequência Nominal | 50/60Hz; 50/60Hz; 50/60Hz; 50/60Hz; |
| Tensão suportável nominal a frequência industrial | 20kV; 28kV; 35kV; 38kV |
| Tensão suportável nominal de impulso atmosférico | 60kV; 75kV; 95kV; 95kV |
| Corrente nominal de curta duração admissível | 50kA; 50kA; 50kA; 50kA; |
| Corrente nominal admissível de crista 50/60Hz | 125/130kA; 125/130kA; 125/130kA; 125/130kA; |
| Corrente de interrupção de curto circuito | 50kA; 50kA; 50kA; 50kA; |
| Corrente de estabelecimento | 125/130kA; 125/130kA; 125/130kA; 125/130kA; |
| Corrente permanente nominal do barramento principal | até 4000A; até 4000A; até 4000A; até 4000A; |
| Corrente permanente nominal dos alimentadores | até 4000A; até 4000A; até 4000A; até 4000A; |
